Двенадцатиканальная антенна на обруче

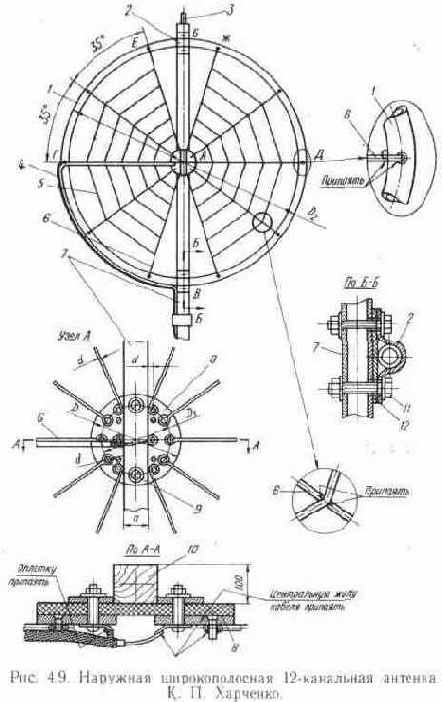

Двенадцатиканальная антенна на обруче (рис. 4.9) предназначена для приема телесигналов в диапазоне частот от 48,5 до 230 МГц. Такую антенну можно часто увидеть в загородной местности. Радиолюбители еще называют эту антенну «паутинкой» за внешнюю схожесть Создателем антенны является К. П. Харченко.

Хорошее качество изображения и звука при применении данной антенны на садовых участках может быть достигнуто при условии, что антенна выполнена на прием всех программ на первых 12 каналах в полном соответствии с чертежами, без отклонений от основных размеров Антенна может быть использована в районах, отстоящих

от мощного ТЦ на расстоянии более 50 км в зоне прямой видимости, а также в зоне полутени. Антенна без рефлектора принимает сигналы с обеих противоположных сторон, так как ее диаграмма направленности имеет вид правильной восьмерки с глубокими провалами с боковых направлений.


Техническая характеристика:

коэффициент усиления:

на 1-м канале. .................... 1,1

на 5-м ........................... 1.5

на 12-м .......................... 2.2

КБВ ............................... 0,7—0,9

КНД:

на 1—5-м каналах .................. 1,6

на 6—0-м ......................... 3,2

на 10—12-м. ....................... 3,6—4,5

входное сопротивление антенны ........ 73 Ом

волновое сопротивление фидера ......... 75 Ом

рабочая частота ...................... 48,5—230 МГц

количество принимаемых программ

без перестройки .................... 12

помехозащищенность ..................— (10,5...15) дБ

диаграмма направленности

в горизонтальной плоскости .......... восьмерка

Конструктивной основой многоканальной широкополосной антенны является правильный круг, изготовленный из тонкостенной трубки диаметром 10—16 мм Лучше применить медную или латунную трубку (в крайнем случае можно использовать стальную или дюралюминиевую). Это требование объясняется тем, что к этому обручу впоследствии должны быть припаяны радиальные проводники, чтобы создать соединение без переходного сопротивления. Пайка к стальной или дюралюминиевой трубке в условиях домашней мастерской затруднена (в этом случае добиться прочного соединения можно только сваркой в среде нейтрального газа, например аргона).

Вместо тонкостенной трубки можно применить металлическую полосу, сварить ее встык и укрепить ребром жесткости.

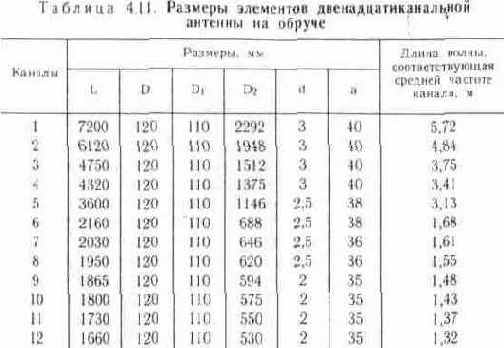

Для изготовления антенны необходимо разместить обруч и просверлить отверстия для укрепления в. них радиальных проводников. Кольцо делится на две равные части и размечается, образуя горизонтальную диагональ. От размеченных точек Г и Д откладываются в обе стороны углы деления круга на сектора так, чтобы получилось восемь секторов с центральным углом 35° каждый Расстояние между точками Е и Ж регламентируется вы бранным каналом. Для 1-го канала расстояние между точками Е и Ж приблизительно равно 800 мм. С увеличением номера канала это расстояние уменьшается. Для 1-го канала телевидения внешний диаметр кольца равен 2992 мм. Конструктивные размеры антенны приведены и табл. 4.11.


После разметки с внутренней стороны кольца просверливаются десять отверстий диаметром 3—3,2 мм. При этом в каждой половине кольца эти отверстия располагаются на равном расстоянии друг от друга. В отверстия вставляются концы радиальных проводов, которые закручиваются и потом опаиваются. Основным элементом антенны является узел питания, который располагается точно в центре антенны. Узел питания состоит из диэлектрического основания, выполненного в виде круга диаметром D, двух накладок 8, изготовленных в виде секторов, такого же диаметра, как и основание, и двух накладок для увеличения жесткости конструкции. Основание изготавливается из диэлектрического материала, например оргстекла. Контактные накладки 8 делаются из латуни толщиной 2 мм. В каждую пластину вклепывается по пять штифтов из медного провода диаметром d. Пластины прикрепляются к основанию с помощью трех винтов с гайками М5. Радиальные проводники 6 прикрепляются к штырям и припаиваются. Перед пайкой этих проводников узел питания прикрепляется к деревянному бруску 10 высотой 100 мм с помощью двух винтов 9. Перед монтажом кольцо закрепляется на мачте в точках Б и В без изоляционных прокладок, так как в этих точках антенна имеет нулевой потенциал. Радиальные проводники б, кольцо 1 и пластины 8 узла питания образуют правый и левый сектора антенны, симметричные относительно мачты.


В этих секторах к радиальным проводникам на равном расстоянии друг от друга припаиваются по пять рядов поперечных проводников. Изготавливаются все проводники из медного провода диаметром d или из антенного канатика. Фидер изготавливается из коаксиального кабеля с волновым сопротивлением 75 Ом. От телевизора кабель снижения прокладывается по мачте, к которой он или привязывается, или закрепляется хомутиками. В точке В кабель привязывается к мачте и к кольцу, затем прокладывается по кольцу левого сектора антенны до точки Г, где его закрепляют и поворачивают к центру антенны. Для того чтобы кабель не провисал и не болтался при порывах ветра, его прикрепляют липкой лентой через каждые 150 мм. Центральная жила коаксиального кабеля прикрепляется с помощью пайки или под винт к правой пластине питания 8, а оплетка кабеля точно так же прикрепляется к левой пластине питания. Узел питания после монтажа необходимо закрыть пластмассовой крышкой. Коаксиальный кабель припаивается непосредственно к антенне без УСС, так как основные электрические параметры антенны согласованы с входными параметрами телевизора. Если мачта антенны изготовлена из деревянного бруска, то необходимо проложить провод заземления, замкнув его в точках Б и В. Следует отметить, что, несмотря на широкое распространение данной антенны на садовых участках, ее применение ограничено дальностью расстояния от ТЦ и возможностью принимать помехи и отраженные сигналы малых уровней.
